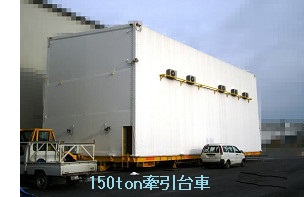

牽引台車 車輌リフター

多機能を備え省力化を極めたテーブルリフター・昇降機　テーブルリフトシリーズ

仕様

テーブルリフト1段式(ATL)
　 機種 テーブル寸法
(mm)		 積載荷重
(kg)		 掲程
(mm)		 最低高さ
(mm)		 電動機
(KW)		 上昇時間
60/50Hz(秒)		 自重
(kg)
１段式 ATL-0812-07-20 800×1200 2000 700 250 1.5 23/20 350
ATL-0812-07-30 800×1200 3000 700 300 1.5 30/25 430
ATL-1015-09-20 1000×1500 2000 900 300 1.5 29/24 500
ATL-1015-09-30 1000×1500 3000 900 300 2.2 31/26 610
ATL-1020-12-20 1000×2000 2000 1200 300 1.5 42/35 595
ATL-1020-12-30 1000×2000 3000 1200 350 2.2 33/28 830
ATL-1525-15-20 1500×2500 2000 1500 450 1.5 60/50 980
ATL-1525-15-30 1500×2500 3000 1500 500 2.2 47/39 1225
ATL-1530-18-20 1500×3000 2000 1800 500 1.5 73/61 1120
ATL-1530-18-30 1500×3000 3000 1800 600 2.2 53/45 1340
テーブルリフト2段式(2ATL)
　 機種 テーブル寸法
(mm)		 積載荷重
(kg)		 掲程
(mm)		 最低高さ
(mm)		 電動機
(KW)		 上昇時間
60/50Hz(秒)		 自重
(kg)
２段式 2ATL-1015-18-20 1000×1500 2000 1800 400 2.2 41/35 590
2ATL-1020-24-20 1000×2000 2000 2400 500 2.2 47/40 920
2ATL-1020-24-30 1000×2000 3000 2400 600 3.7 46/39 1150
2ATL-1525-30-20 1500×2500 2000 3000 700 2.2 87/73 1440
2ATL-1525-30-30 1500×2500 3000 3000 700 3.7 73/61 1670
2ATL-1530-36-20 1500×3000 2000 3600 700 3.7 80/67 1980
2ATL-1530-36-30 1500×3000 3000 3600 800 3.7 94/79 2165
テーブルリフト3段式(3ATL)
　 機種 テーブル寸法
(mm)		 積載荷重
(kg)		 掲程
(mm)		 最低高さ
(mm)		 電動機
(KW)		 上昇時間
60/50Hz(秒)		 自重
(kg)
３段式 3ATL-1015-27-10 1000×1500 1000 2700 700 1.5 52/43 785
3ATL-1015-27-20 1000×1500 2000 2700 700 2.2 57/48 880
3ATL-1020-36-10 1000×2000 1000 3600 800 1.5 90/74 1125
3ATL-1020-36-20 1000×2000 2000 3600 900 2.2 80/66 1375
3ATL-1020-36-30 1000×2000 3000 3600 900 3.7 75/62 1600
3ATL-1525-45-10 1500×2500 1000 4500 950 2.2 76/63 1760
3ATL-1525-45-20 1500×2500 2000 4500 1000 3.7 70/57 2105
3ATL-1525-45-30 1500×2500 3000 4500 1000 3.7 102/84 2360
3ATL-1530-54-10 1500×3000 1000 5400 1100 2.2 116/96 2210
3ATL-1530-54-20 1500×3000 2000 5400 1100 3.7 99/82 2780
3ATL-1530-54-30 1500×3000 3000 5400 1200 5.5 88/92 3320
テーブルリフト4段式(3ATL)
　 機種 テーブル寸法
(mm)		 積載荷重
(kg)		 掲程
(mm)		 最低高さ
(mm)		 電動機
(KW)		 上昇時間
60/50Hz(秒)		 自重
(kg)
４段式 4ATL-1015-36-10 1000×1500 1000 3600 900 2.2 53/44 1150
4ATL-1015-36-20 1000×1500 2000 3600 900 3.7 53/45 1270
4ATL-1020-48-10 1000×2000 1000 4800 1000 2.2 65/54 1510
4ATL-1020-48-20 1000×2000 2000 4800 1100 3.7 87/73 1950
4ATL-1525-60-10 1500×2500 1000 6000 1300 2.2 122/102 2365
4ATL-1525-60-20 1500×2500 2000 6000 1300 3.7 94/78 2890
4ATL-1530-74-10 1500×3000 1000 7400 1600 2.2 185/153 3420
4ATL-1530-74-20 1500×3000 2000 7400 1600 3.7 156/130 4210

このページの上部へ

テーブルリフト 怪力くん　作業の効率化と省力化を極めたアカシンのテーブルリフター、昇降機

仕様

  • 怪力くん1ATL SERIES(1TON1段)
  • 怪力くん2ATL SERIES(1TON2段)
  • 共通仕様
能力 1000kg
駆動方式 電動油圧
電源 3相200V
標準塗装色 マンセルNo.10GY4/7(グリーン)
怪力くん1ATLシリーズ(1TON1段)
形式 操作
方法*		 揚程
（m/m）		 テーブル寸法
(m/m)
(W)×(L)×(t)		 シリンダー
本数(本)		 テーブル
高さ(m/m)		 モータ
(kW)		 揚速
60/50Hz
(秒)		 自重
(kg)
ATL-81A F 600 640×1000×4.5 1 155〜755 0.75 16/20 188
B
ATL-82A F 845 640×1340×4.5 1 155〜1000 0.75 23/28 240
B
ATL-83A F 950 640×1500×4.5 1 205〜1155 1.5 14/17 300
B
ATL-95B F

950

 700×1600×6.0 1 270〜1220 0.75 29/35 390
B2
B3 1.5 15/18
ATL-90C F 900 1000×1500×6.0 1 270〜1170 0.75 22/26 410
B2
B3 1.5 11/13
ATL-11C F 1080 1000×1800×6.0 1 270〜1350 0.75 26/31 450
B2
B3 1.5 13/16
ATL-80D F 800 1200×1340×6.0 2 270〜1070 0.75 19/22

420
B2
B3 1.5 10/11
ATL-90D F 900 1200×1500×6.0 2 270〜1170 0.75 25/30 452
B2
B3 1.5 13/15
ATL-11D F 1080 1200×1800×6.0 2 270〜1350 0.75 29/35 490
B2
B3 1.5 15/18
ATL-12E F 1200 1000×2000×6.0 2 270〜1470 0.75 40/48 450
B2
B3 1.5 20/24
※ATL-14E F 1380 1000×2300×6.0 2 270〜1650 0.75 43/53 480
B2
B3 1.5 22/26
※ATL-15E F 1500 1000×2500×6.0 2 270〜1770 0.75 55/67 500
B2
B3 1.5 28/33
ATL-12F F 1200 1200×2000×6.0 2 270〜1470 0.75 39/46 520
B2
B3 1.5 19/23
※ATL-14F F 1400 1200×2300×6.0 2 270〜1670 0.75 44/53 570
B2
B3 1.5 22/27
※ATL-17F F 1680 1200×2800×6.0 2 270〜1950 0.75 61/74 670
B2
B3 1.5 31/37
ATL-12G F 1200 1500×2000×6.0 2 270〜1470 0.75 38/46 580
B2
B3 1.5 19/23
※ATL-14G F 1380 1500×2300×6.0 2 270〜1650 0.75 44/53 645
B2
B3 1.5 22/26
※ATL-15G F 1500 1500×2500×6.0 2 270〜1770 0.75 55/67 674
B2
B3 1.5 28/33
※ATL-17G F 1680 1500×2800×6.0 2 270〜1950 0.75 61/74 728
B2
B3 1.5 31/37

※印はチャーター便になります。 *F=足踏式、B=押釦式
ご注意:本体は必ず水平な所へ設置してください。リフトは等分布荷重設計になっていますので積載物をテーブル面の80％以上に等分に積んで昇降してください。

怪力くん2ATLシリーズ(1TON2段)
形式 操作
方法*		 揚程
（m/m）		 テーブル寸法(m/m)
(W)×(L)×(t)		 シリンダー
本数(本)		 テーブル高さ(m/m) モータ(kW) 揚速
60/50Hz(秒)		 自重(kg)
2ATL-69P F 960 600×800×6.0 1 254〜1214 1.5別置 14/17 340
B2
B3 2.2別置 9/11
2ATL-11P F 1140 600×950×6.0 1 254〜1394 1.5別置 21/25 345
B2
B3 2.2別置 14/17
2ATL-13P F 1380 600×1150×6.0

1

 254〜1634 1.5別置 25/30 350
B2
B3 2.2別置 17/20
2ATL-11S F 1140 900×950×6.0 2 254〜1394 1.5 22/27 360
B2
B3 2.2別置 14/18
2ATL-13S F 1380 900×1150×6.0 2 254〜1634 1.5 27/32 365
B2
B3 2.2別置 17/21
2ATL-16S F 1650 900×1380×6.0 2 254〜1904 1.5 48/58 520
B2
B3 2.2 31/38
2ATL-
20S		 F 2000 900×1670×6.0 2 254〜2254 1.5 58/70

525
B2
B3 2.2 38/46
2ATL-
16T		 F 1650 1200×1380×6.0 2 254〜1904 1.5 48/58 603
B2
B3 2.2 30/37
2ATL-20T F 2000 1200×1670×6.0 2 254〜2254 1.5 58/70 750
B2
B3 2.2 38/46
2ATL-24T F 2400 1200×2000×6.0 2 300〜2700 1.5 88/106 814
B2
B3 2.2 58/70
※2ATL-27T F 2760 1200×2300×6.0 2 300〜3060 1.5 100/121 912
B2
B3 2.2 66/81
2ATL-20U F 2000 1500×1670×6.0 2 254〜2254 1.5 85/70 810
B2
B3 2.2 38/46
2ATL-24U F 2400 1500×2000×6.0 2 300〜2700 1.5 88/106 920
B2
B3 2.2 58/70
※2ATL-27U F 2760 1500×2300×6.0 2 300〜3060 2.2 67/80 1100
B2
B3 3.7 44/54

※印はチャーター便になります。 *F=足踏式、B=押釦式
ご注意:本体は必ず水平な所へ設置してください。リフトは等分布荷重設計になっていますので積載物をテーブル面の80％以上に等分に積んで昇降してください。
